无线路由器常用的工作模式

网摘 2017-05-24

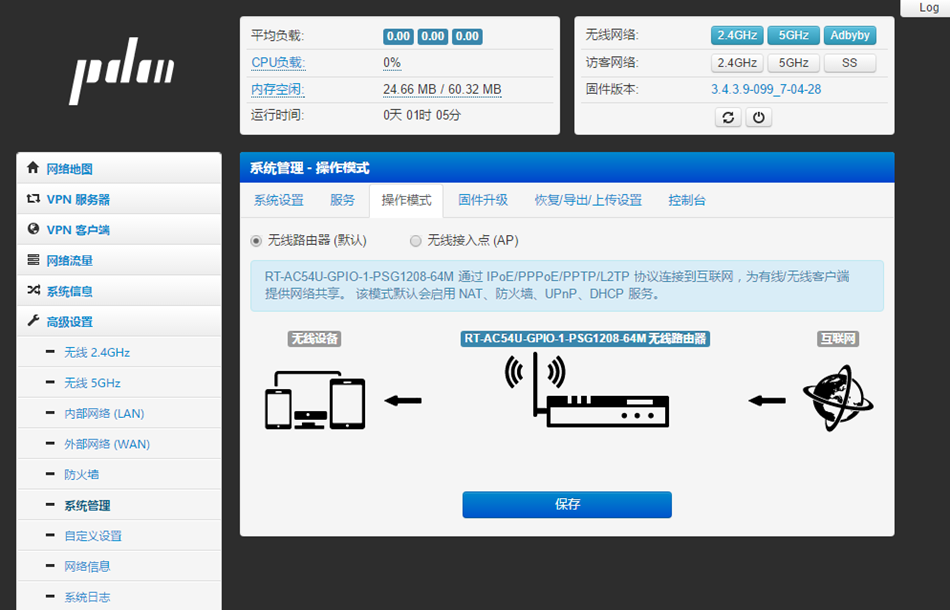

很久没折腾了这个东西了,上午为了让刷了asus固件的k2实现ap的模式费了不少力气。路由器的运行模式也把我搞晕了,其实asus固件早就设置好了ap的工作模式只是不熟悉没找到。请看截图


这个截图应该看的明确了。同时找到了篇好文章把路由器的运行模式讲的很清楚并配上了拓扑图片

http://www.today-wx.com/wireless/102.html

现在市面流行的无线路由器http://www.today-wx.com/router/普遍支持多种工作模式,比如家庭常用的PPPOE拨号上网就需要无线路由器工作在路由模式下;AP模式则主要用于连接无线客户端(与路由模式的区别在于不能做地址转换);其他三种模式(中继模式、桥接模式、客户端模式)则应用在比较特殊的环境下。

路由模式(Router)

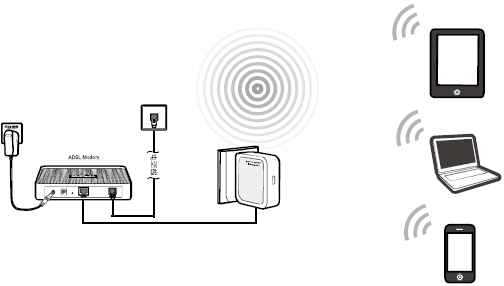

路由模式是无线路由器最常用的模式了,比如家庭常用的PPPOE上网方式(ADSL)就需要无线路由器工作在路由模式下,这种模式的网络拓扑结构示意图如下:

clip_image001

以PPPOE拨号上网为例,使用网线连接MODEM(猫)的以太网接口和无线路由器的WAN口,然后登陆无线路由器设置WAN口的联网方式为PPPOE再填入用户名和密码即完成设置,详细步骤请参阅无线路由器设置大全http://www.today-wx.com/special,路由模式(ROUTER)的特点就是会对发送或者接收的数据包做地址转换处理。这个时候有dhcp有路由功能。客户端和路由器在一个网段内可以访问并配置。

AP(Access point)模式

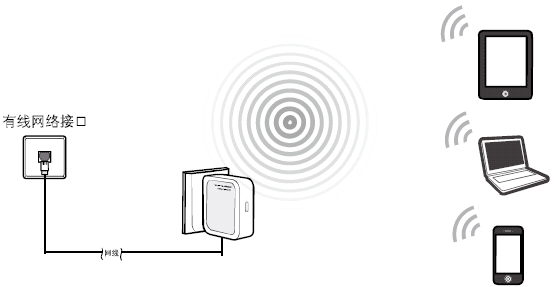

AP模式下工作的无线路由器其实是当做无线交换机使用的,和普通以太网交换机发挥的功能一样,无线AP主要用于让无线客户端(比如带有无线网卡的笔记本、台式机、平板电脑、手机等)接入网络,AP模式下的网络拓扑如下图所示:

clip_image002

当无线AP和普通以太网交换机连接起来时,无线网络和有线网络就无缝的组合到一起了,虽然以太网和无线网络使用的协议不同(以太网是IEEE802.3,无线网络是IEEE802.11),但是用户完全不必理会这种不同,数据包的封装格式会自动在设备之间转换,需要补充一点的是很多人对通常意义的无线路由器和无线AP区分不开,关于两者的区别,请参阅无线AP和无线路由器之间的区别这篇文章。这个时候无线路由器充当中转手的作用,不提供dhcp,客户端是无法访问无线路由器的,需要用网线直接连接无线路由器的lan口,并把计算机的ip地址修改成和路由器lan的地址在一个网段内才可以访问。必须手动修改因为没有dhcp了。

中继模式(repeater)

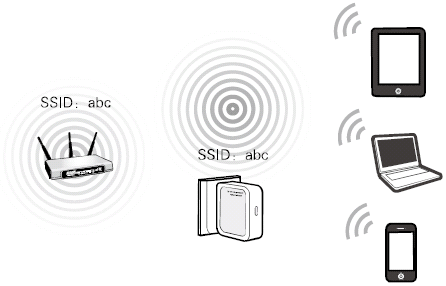

无线路由器的中继模式主要用于扩展无线网络,也就是大家常说的WDS功能,要使用中继模式,必须要有多台无线路由器,无线路由器之间依靠SSID号进行区分(当然,多个无线路由器也可以设置为相同的SSID号,这样客户端在任意地点无需更改SSID号即可接入网络)。工作在中继模式下的网络拓扑如下图所示:

clip_image003

这种模式和桥接模式很类似,目的都是扩展无线网络,但是中继模式在扩展无线网络的同时还可以接入客户端,这一点是桥接模式所不具备的功能。和上面的模式类似就是接力的对象改成另外一个无线路由器了。另外ssid一样,让访问者感觉不到有额外的网络。

桥接模式(Bridge)

桥接模式与中继模式类似,都是为了扩展无线网络覆盖范围,但是工作在桥接模式下的无线路由器只能连接其他无线路由器或者无线AP而不能连接客户端(比如平板电脑、手机等),桥接模式下的网络拓扑如下图所示:

clip_image004

和上面的模式类似,区别就是有另外的ssid了。

客户端模式(Client)

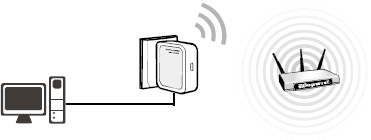

工作在客户端模式下的无线路由器相当于一块无线网卡,如果用户的主机没有无线网卡的话,可以使用一根网线连接到一台工作在客户端模式下的无线路由器,然后就可以连接到其他无线路由器上边了,客户端模式下的网络拓扑如下图所示:

clip_image005

只起到无线传输的作用,没有dhcp,没有路由。
